線束端子壓接橫斷面的要求
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-02-29
線束端子采用壓接方法時，導體不應壓斷，接點橫斷面應符合以下要求。
線束端子與電線導體壓接處和壓接接點處橫斷面的要求：
A.1 端子與電線導體壓接處和壓接接點處橫斷面應符合下列要求。

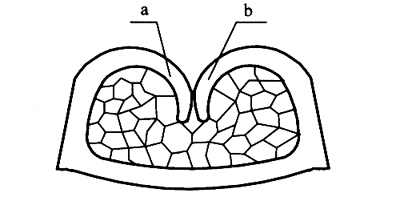

A.1.1 如圖A.1所示，導體中所有單線的斷面應呈不規則多邊形，導體與端子相接部位、單線與單線之間應無明顯縫隙，端子壓接部位應包住全部導體。端子壓接的卷曲部分a、b必須相接，且對稱。
圖A.1

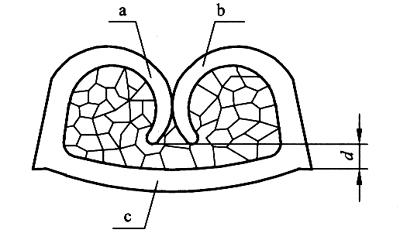

A.1.2 如圖A.2所示，端子壓接卷曲部分a、b端部距底部c的距離d不小于單線標稱直徑的1/2。
圖A.2

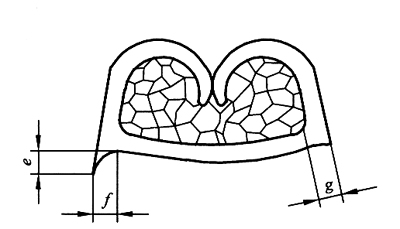

A.1.3 如圖A.3所示，橫斷面底部兩側的毛刺高e應不超過端子壓接后的厚度g，毛刺寬度f應不超過g的1/2。
圖A.3

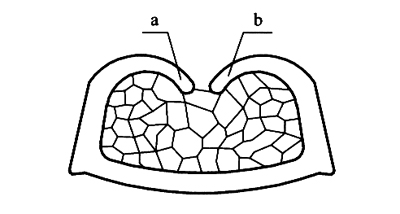

A.2 端子與電線導體壓接處和壓接接點處橫斷面不允許存在下列任何一種缺陷。 A.2.1 如圖A.4所示，端子卷曲部分a、b之間有縫隙。

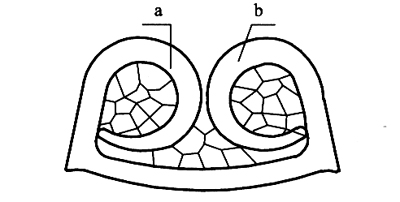

A.2.2 如圖A.5所示，端子卷曲a或b的端部與端子其他部位相接。
圖A.4 圖A.5

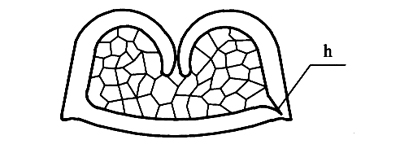

A.2.3 如圖A.6所示，橫斷面上端子壓接部位出現裂紋h。
圖A.6
